选择工业翅片框架支撑式,散热管穿过框架多孔板,与连通管(或弯头)焊接,一般用于180℃以上热媒管散热器还有几个主要的技术参数:散热面积、通风净截面积、传热系数。其中,散热面积影响散热量,也是散热器主要成本参数;通风净截面积影响通风阻力;传热系数影响传热效果。以上就是工业翅片管散热器的选型基本参考,综合考虑选择适合您的散热器。

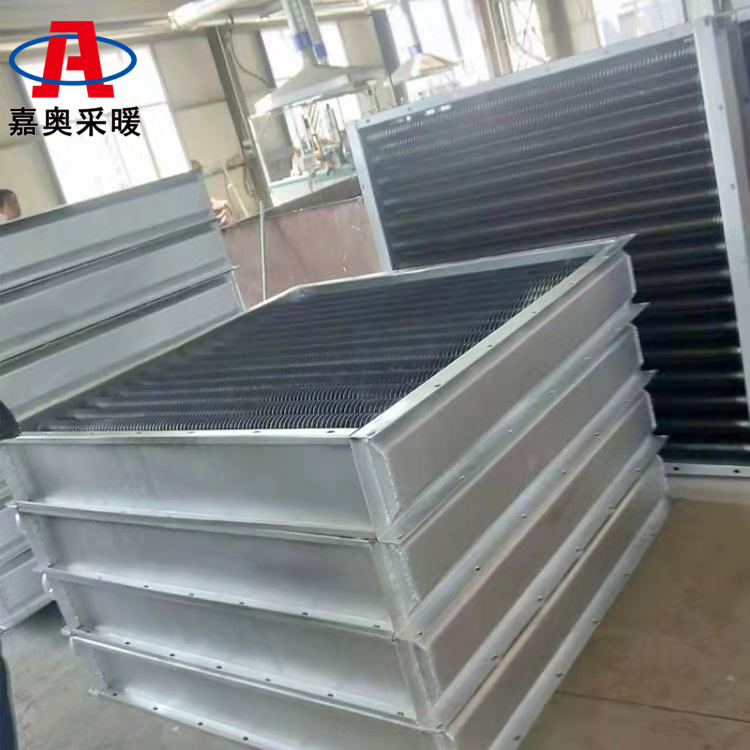

![大棚用热镀锌翅片管(图2) 大棚用热镀锌翅片管(图2)](/uploads/allimg/210607/1-21060G54Z61D.jpg)
如何提高钢制翅片管对流散热器散热量:
一、翅片管对流散热器影响散热量的因素:
1、接触热阻对散热量的影响:接触热阻对散热器散热量影响非常大,接触不好影响到20%以上。对于铜管对流散热器要求铜管与对流片的过盈0.1mm。钢制焊接翅片管优于绕片散热器。
2、翅片高度对散热量的影响:四根管翅高15mm提高到17mm的钢制翅片管对流散热器,散热面积提高20%,散热量增加6%左右,这说明翅片管高度及其它结构尺寸选择比较合理时,增加翅片高度来提高散热量是不经济的。

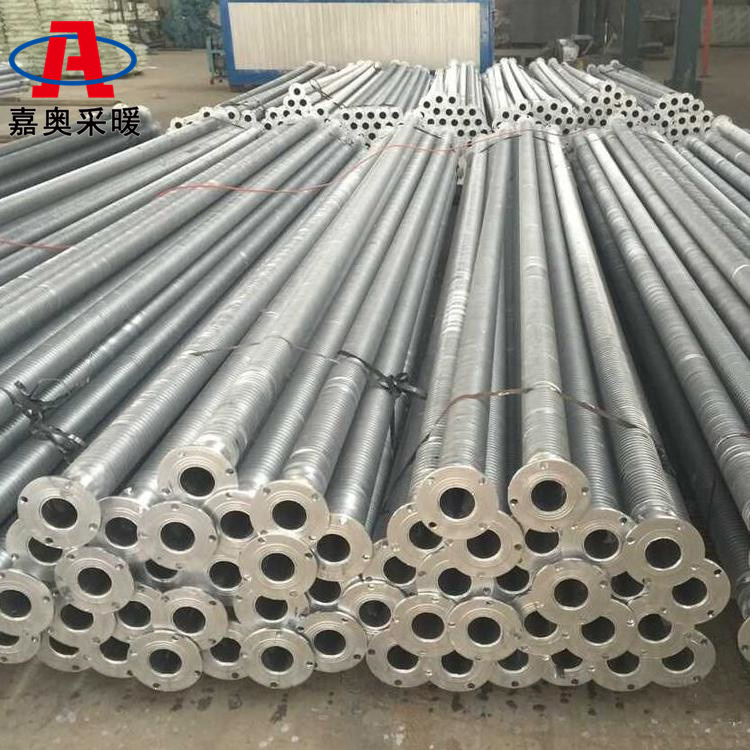

![大棚用热镀锌翅片管(图4) 大棚用热镀锌翅片管(图4)](/uploads/allimg/210607/1-21060G54933960.jpg)
3、钢制翅片管对流散热器翅片间距对散热量的影响:四根管翅高15mm的钢制翅片管对流散热器,片距8mm下降6mm,散热量提高13%;但也不是片距越小越好,一般两管3~4mm,四管片距4~5mm,六管5~6mm。铜管对流散热器一般两管3~4mm。翅片间距与高度、管根数及其它结构尺寸对散热量有相互之间的影响。
